Kläranlagen

–––––––––––––––––––

GFK KONSTRUKTIONEN
für Kläranlagen
und Bauten aller Art

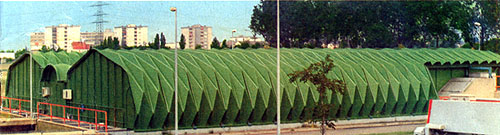

GFK-Halle mit freitragenden GFK-Faltwerken über Belebungsbecken mit Druckbelüftern auf der Kläranlage Rüsselsheim/Raunheim

GFK-Abdeckung für Eindicker der AnAerob-Kläranlage mit drehender Räumerbrücke bei der Südzucker AG, Werk Offstein

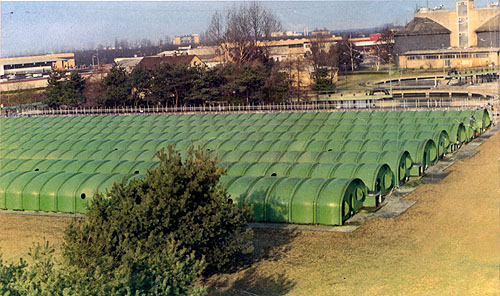

8 Stück hallenartige GFK-Abdeckungen über den Belebungsbecken mit Kreiselbelüftern der Zentralkläranlage Darmstadt

GFK-Abdeckungen schützen die Umwelt vor gesunheitsschädlichen Aerosolen und Geruchsbelästigungen

dazu im Winter nahe gelegene Straßen vor Verkehrsgefährdung durch Nebelbildung und Vereisung
und die Biologie der Kläranlage vor wirkungsgradmindernden Wärmeverlusten. –
kann Umweltschutz aussehen.

–––––––––––––––––––

Zentralkläranlage Darmstadt, Mainzer Straße 101

Lange Bohrschablonen garantieren den präzisen Sitz der V4A UPAT-VERBUND–ANKER (Kuppel-Elemente sind deshalb beliebig austauschbar).

In 68 Tagen…
…ab Fertigungsfreigabe für die kuppelartigen Haupt-Elemente war die vollständige GFK-Abdeckung produziert und montiert. Alle übrigen technischen Details, insbesondere in den Strinwandbereichen, waren zum Zeitpunkt der Freigabe "noch gar nicht erfunden".
Im Teamwork mit der Betriebsleitung des Klärwerkes und der zuständigen Herren des Tiefbauamtes wurde erst wärend der Herstellungszeit für die Haupt-Elemente um jedes Einzel-Detail lange gerungen.

Die ursprünglich geplanten begehbaren Platten an den Stirnwandbereichen wurden durch Kuppel-Elemente ersetzt, die jetzt auf der äussersten Betonmauer stehen und durch ein überkragendes Kuppelstück überdacht werden.
Größe, Form und Anordnung der drehbaren Lüftungsplatten wurden nach mehreren Prototypenversuchen – drei Wochen vor der Fertigmontage – festgelegt.
Eine ganz neü und zukunftsweisende Lösung wurde für die Wartung und Bedienung der Stellantriebe zur Saürstoffsteürung in den Belebungsbecken entwikkelt:

Sehr stabile gasdichte GFK-Arbeitskabinen, in denen zwei Monteure beqüm Platz haben, sind durch jeweils verschieden lange GFK-Tunnelgänge von den Stirnseiten aus zugänglich.

––––––––––––––––

GFK-Faltwerke über Einlauf - und Regenwasserpumpwerk
Auf der Betonmittelwand sind GFK-Stützen und Träger montiert, mit denen die Faltwerke im Giebel verschraubt sind. Die Felder zwischen den GFK-Ständern, GFK-Trägern und der Betonwand sind mit GFK-Platten luftdicht verschlossen, um bei den Gewerken die Zwangsströmung (Belüftung) sicher zu stellen.

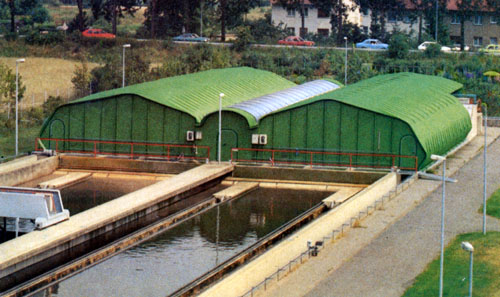

Begehbare GFK-Halle mit je 2 ca. 10,5 m freitragenden GFK-Faltwerken über den Belebungsbecken

Die GFK-Faltwerke sind außen auf den Betonmauern mit UPAT-Schwerlastdübeln verschraubt, nachdem die Beton-Wände mit GFK saniert, und oben zusätzlich wärmeisoliert wurden (Wasserablauf nach innen).

Die GFK-Faltwerke sind innen mit durchgehenden Wasserführungsrinnen verschraubt, die wiederum auf einer Stützkonstruktion, die auf dem Mittelgang verankert ist, befestigt sind.

Über dem Mittelgang sorgen transparente GFK-Kuppeln für ausreichende Ausleuchtung der Hallenkonstruktion.

Kläranlage Rüsselsheim-Raunheim

–––––––––––––––––––

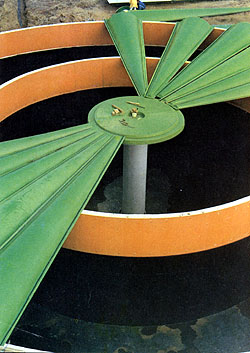

GFK-Abdekung für Eindicker mit drehender Räumerbrücke

Zentraler Schchwimmkoerper mit Auftriebsreserve von ca. 6 t garantiert energiearmen Dauerbetrieb, ohne die Mittelsäule zu belasten.

Besonders extreme Geruchsbelästigungen wurden am Umfang der drehenden Abdeckung wie folgt eingedämt:

Mit der GFK-Beschichtung (Sanierung) des Außenrandes am Betonbecken wurde gleichzeitig an der Innenseite umlaufend eine 15 cm tiefe und 10 cm breite GFK-Rinne anlaminiert (mit drei Dehnfugen, die durch den Betonkörper vorgegeben waren). Eine GFK-Schürze hängt an den Kuppelrändern bis etwa 2 cm ueber dem Boden der Rinne.

Die als Geruchsverschluß dienende Wasserführungsrinne hat sich seit der Inbetriebnahme durch Kondenswasserbildung bzw. Regenwasser stets von selbst gefüllt, wobei überschüssiges Wasser über die ca. 2 sm niedrigere Innenkante der Rinne ins Becken geleitet wird.

Hefefabrik PLESER auf der Kläranlage Darmstadt-EBERSTADT

–––––––––––––––––––

	Der Zentralschwimmer ersetzt gleichzeitig durch ein unten angeformtes GFK-Rohr das frühere "Schlammrohr aus Stahl". Der Zentralschwimmer entlastet mit einer Auftriebsreserve von ca. 6 t ständig das zentrale Lager, auf dem die drehende Brücke ruht. Um den Zentralschwimmer wurden 23 Stück Satellitenschwimmer zu einer "Großinsel" montiert (trägt außer Eigengewichtsanteil ca. 40 t zusätzliche Last, z. B. Schnee etc.) Die Kuppeln sind wärmeisoliert ("Reinke-Verbund-Bauweise") und werden im äußeren Bereich durch Ringschwimmer, die unter Wasser gedrückt einen geschlossenen Ring bilden, kräftig angehoben. Die auf dem äußeren Beckenrand laufenden zusätzlichen Rollen tragen nur noch 20 - 30 % des Eigengewichtes! Der Verschleiß an den Tag und Nacht laufenden Rollen wurde entscheidend gemindert. Der Brückenantrieb mußte trotz der zusätzlich zu bewegenden 24-t-GFK-Abdeckung nicht vergrößert werden. Für diese neu entwickelten "Reinke-Systeme mit Schwimmern" wurden Schutzrechte angemeldet. Derartige GFK-Abdeckungen bieten besonders bei großen Durchmessern mit drehender Räumerbrücke deutliche Vorteile im Hinblick auf Verschleiß, Energieverbrauch (Dauerbetrieb) und Investitionskosten.





Süddeutsche Zucker-AG, Werk Offstein GFK-Abdeckung für Eindicker mit drehender RÄUMERBRÜCKE

–––––––––––––––––––

GFK-Abdeckung für Eindicker mit feststehender Räumerbrücke
	Weiler-Bremenried (Rothach) Zwei jeweils an der Außenseite der Räumerbrücke befestigte GFK-Konsolen dienen zur Auflage bzw. Montage der Kuppelenden. Über die Konsolen werden anteilige Lasten auf die Brücke übertragen (Schneelast 250 kp je qm).

	Sickerwasserkläranlage Landkreis Peine/Equord Mittelplatte fluchtend mit beiden Beckenrändern auf Betonsäule montiert (in GFK-Schalung betoniert). Die tonnenartigen Kuppeln sind auf beiden Betonwänden, sowie dem Auflagerand der GFK-Mittelplatte fest verschraubt.

–––––––––––––––––––

Sonderkonstruktionen

	GFK-Überdachung eines Marktplazes
	Autowaschhalle in Zell/Aichelberg Freitragende Hallen (– wärmeisoliert – in "Reinke-Verbund-System") aus gleichen "Halbelementen" montiert – vielseitig verwendbar.

Prototypenhaus


	Santiago/Chile Mit Elementen nach den neueren "Reinke-Verbund-Systemen". Elemente für das Prototypenhaus wurden manuell gefertigt. Für die Serienfertigung ist eine vollkontinuierliche Fertigungsanlage vorgesehen.

–––––––––––––

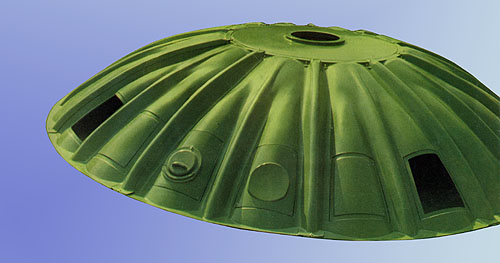

"Auf das Profil kommt es an!" – Die stabile Mittelscheibe ist mit unseren neuen fünfwellig geformten Segmenten verschraubt.

Fertigen von ca. 6 bis 40 m Ø

Die bis hier gezeigten Konstruktionen – teils richtungsweisende Neuentwicklungen – sind Produkte der POLY-VERBUND-ELEMENT GMBH

Unser GFK-Lieferprogramm

Abdeckungen: Kuppeln oder Segmente mit unterschiedlichen Profil-Querschnitten, einschalig oder in "Reinke-Verbundbauweise"

Hallen: Freitragende Faltwerke bzw. andere Profilsegmente, einschalig oder in Verbundbauweise oder alternativ mit separatem tragenden Skelett

Kabinen: Für vielseitigen Einsatz, z. B.:

Dauerprobennehmer und als Meßstation für Vorortmessungen
Als Wetterschutz für Elektroschaltschränke
Als Frostschutzgebäude über Großventilen, u. dgl.

Tanksilos: Mehr als 100 Größen bis zu 100.000 l

Behälter: In vielen Größen und Formen

Beschichtungen und Sanierungen: Als Beton, Stahl, Holz, Kunststoff usw., z. B. fuer Becken, Faulturmköpfe, Pumpensümpfe, Tanks, Behälter, Wannen, Rinnen und dgl. mehr

Sonderkonstruktionen: Alles, was nach technischen Regeln machbar-

POLY-VERBUND-ELEMENT GMBH

Poly-Verbund-Element GmbH

Fritz Reinke Engineering

Postfach 1453

D-64704 Erbach

Telefon: 0 60 62 / 40 88

Telefax: 0 60 62 / 16 55

E-mail:

GFK – Glasfaserverstärkte Kunststoffe (allgemein)

GF-UP – Glasfaserverstärkte ungesättigte Polyesterharze

GFK bzw. GF-UP haben für den Einsatz im Kläranlagenbereich optimale Eigenschaften:

Hohe Chemikalienbeständigkeit
Hohe Festigkeitswerte, lange Lebensdauer
In vieler Hinsicht sogar Metallen überlegen
Fast unbegrenzte Form- und Farbgestaltung

"REINKE-VERBUNDELEMENTE"
Brand seit 1963
